PC GÜÇ KAYNAĞINDAN AYARLI GÜÇ KAYNAĞI NASIL YAPILIR.?


PC GÜÇ KAYNAĞINDAN, AYARLI GÜÇ KAYNAĞI NASIL YAPILIR.?
Bilgisayar güç kaynağından laboratuvar tipi güç kaynağı nasıl yapılır.? Bu videoda kullanmadığım PC power supply'ını, çok fonksiyonlu ve ayarlanabilir bir güç kaynağına çevirdim. Güç kaynakları elektronik atölyelerinin olmazsa olamaz cihazlarıdır. Özellikle elektronik tamir ve test işlemlerinde bu cihazları kullanırız. Yüksek akım verebilen güç kaynaklarına her zaman ihtiyaç duyarız. İşte bu noktada yardımımıza PC power supply'ları geliyor.


PC power supplyları yaygın olarak 12V/13A , 5V/30A ve 3.3V/20A  civarında akımlar verebilmektedir. Videoda, kullanmadığım bilgisayar güç kaynağını ufak bir düzenleme ile çok fonksiyonlu bir güç kaynağı haline çevirdim.  Yapmış olduğum güç kaynağı 3.3Volt/20Amper 5Volt/30Amper ve 12Volt/13Amper voltaj aralıklarında voltaj verebilmektedir. Birde güç kaynağı için, LM338 entegresi kullanarak yapmış olduğum. Ayarlı voltaj regülatörü devresi sayesinde; Maksimum 5Amper akıma dayanabilecek 0-12V arası ayarlanabilir bir güç kaynağı da ekledim.

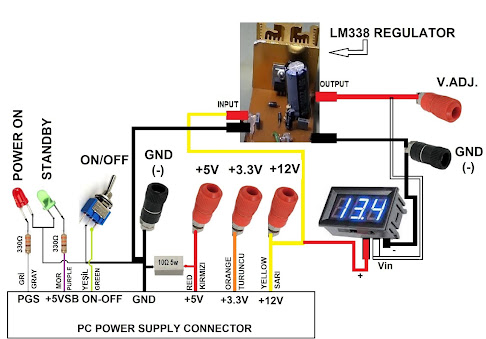

Bilgisayar güç kaynağı (PC Power Supply) bağlantı şeması.

HOW TO MAKE A  LABORATORY TYPE POWER SUPPLY, FROM PC POWER SUPPLY | DIY LAB BENCH POWER SUPPLY.



How to make a laboratory type power supply, from pc power supply. How to make a adjustable power supply from pc power supply. Computer power supplies are quality power supplies that can deliver high currents. We always need power supplies in your workshops. In this video, I showed you how to make a lab-grade power supply from an old computer power supply (pc power supply). The power supply I have made can give 0-12V adjusted output with 3.3V 5V and 12V fixed outputs. You need to know the pin connections of the output socket in order to run it on PC power supplies.

lm338 voltage regulator circuit construction video: https://youtu.be/2eJW7FIgeC4

Products in the video:

side cutter pliers : https://bit.ly/3y34avB

regulator circuit: https://bit.ly/3jfuZbH

Voltmeter : https://bit.ly/3dloAI5

output jacks: https://bit.ly/2SulkD1

Screwdriver set: https://bit.ly/3y0LVaa

Toggle switch: https://bit.ly/3zZdx1b

stone resistance: https://bit.ly/3hdBk4z

3mm led : https://bit.ly/3xVGWaw
